金聯宇電纜?講解關于電力電纜的根本結構內容

金聯宇電纜講解關于電力電纜的根本結構內容

關于電力電纜的根本結構內容

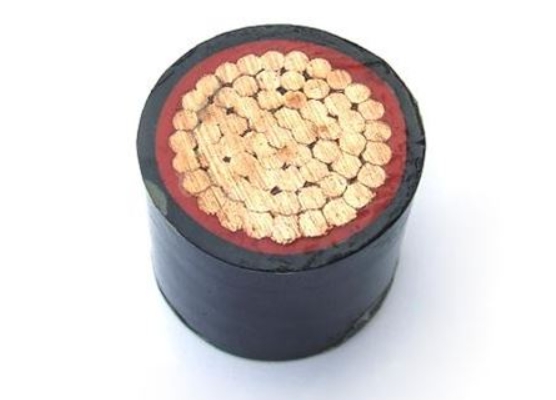

  線芯

  ①效果是用來傳輸電能,常用資料為銅、鋁。

  ②截面積(計量單位平方毫米):為了便于制作和運用電纜的截面采納規范系列標準,我國的規定是:2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、2000、2500等。

  ③線芯結構:采納多根細絲絞組成束,之后經過模具進行壓緊,使緊壓系數從0.73提高到0.9以上,有利于進行壓接銜接。

  ④電纜導體電阻:導體自身具有電阻,經過電流時會發熱,其溫升數值是約束電纜載流量的要害因素。咱們期望導體的電阻越小越好。


  導體屏蔽層(也稱內屏蔽層、內半導電層)

  ①導體屏蔽層是擠包在電纜導體上的非金屬層,與導體等電位,體積電阻率為100~1000Ω?m。與導體等電位。

  ②一般狀況3kV及以下低壓電纜沒有導體屏蔽層,6kV及以上的中高壓電纜都有導體屏蔽層。

  ③導體屏蔽層首要效果:消除導體外表的坑洼不平;消除導體外表的*效應;消除導體與絕緣之間的孔隙;使導體與絕緣之間嚴密的觸摸;改進導體周邊的電場散布;關于交聯電纜導體屏蔽層還具有按捺電樹成長和熱屏蔽效果。

  絕緣層(也稱主絕緣)

  ①電纜主絕緣具有耐受體系電壓的特定功用,在電纜運用壽命周期內,要長時間接受額外電壓和體系毛病時的過電壓,雷電沖擊電壓,確保在作業發熱狀態下不產生相對地或相間的擊穿短路。因而主絕緣資料是電纜的質量要害。

  ②交聯聚乙烯是一種杰出的絕緣資料,現在得到廣泛的運用,其色彩為青白色半透明。其特性是:較高的絕緣電阻;可以耐受較高的工頻、脈沖電場擊穿強度;較低的介質丟失角正切值;化學功用安穩;耐熱功用好,長時間答應運轉溫度90℃;杰出的機械功用,易于加工和工藝處理。

  絕緣屏蔽層(也稱外屏蔽層、外半導電層)

  ①絕緣屏蔽層是擠包在電纜主絕緣上的非金屬層,其資料也是交聯資料,具有半導電的性質,體積電阻率為500~1000Ω?m。與接地維護等電位。

  ②一般狀況3kV及以下低壓電纜沒有絕緣屏蔽層,6kV及以上的中高壓電纜都有絕緣屏蔽層。

  ③絕緣屏蔽層的效果:電纜主絕緣與接地金屬屏蔽之間的過渡,使之有嚴密的觸摸,消除絕緣與接地導體之間的孔隙;消除接地銅帶外表的*效應;改進絕緣外表周邊的電場散布。

  ④絕緣屏蔽依照工藝分為可剝離型和不行剝離型,一般中壓電纜,35kV及以下選用可剝離型,好的可剝離絕緣屏蔽具有杰出的附著力,剝離后沒有半導電顆粒殘留。110kV及以上選用不行剝離型。不行剝離型屏蔽層與主絕緣的結合更嚴密,施工工藝要求更高。

  金屬屏蔽層

  ①金屬屏蔽層包裹在絕緣屏蔽層外,金屬屏蔽層一般選用銅帶或銅絲,它是將電場約束在電纜內部,維護人身安全的要害結構。也是維護電纜免受外界電氣攪擾的接地屏蔽層。

  ②在體系產生接地或短路毛病時,金屬屏蔽層是短路接地電流的通道,其截面積應根據體系短路容量、中性點接地方法核算確認,一般10kV體系核算屏蔽層截面積引薦不小于25平方毫米。

  ③在110kV及以上電纜線路中金屬屏蔽層是由金屬護套構成,既有電場屏蔽效果還有防水密封功用,一起還兼有機械維護功用。

  ④金屬護套的資料和結構一般選用波紋鋁護套;波紋銅護套;波紋不銹鋼護套;鉛護套等。別的有一種復合護套,是選用鋁箔貼在PVC、PE護套內的結構,在歐美的產品中運用較多。

  鎧裝層

  ①在內襯層外環繞有金屬鎧裝層,一般選用雙層鍍鋅鋼帶鎧裝。其效果是維護電纜內部,避免在施工、運轉過程中機械外力對電纜的損害。也兼有接地防護的效果。

  ②鎧裝層有多種結構,如鋼絲鎧裝,不銹鋼鎧裝,非金屬鎧裝等,用于特別電纜結構。

  外護套

  ①這是電纜外邊的維護,一般選用聚氯乙烯(PVC)聚乙烯(PE),都是絕緣資料,選用擠包成形。依照技能要求,一般選用的是阻燃聚氯乙烯(PVC)。習慣冬天冰冷和夏日酷熱的要求,不開裂,不軟化。

  ②外護套首要的效果是密封避免水分侵入,維護鎧裝層不受腐蝕,避免電纜毛病引發的火災擴展。

  ③在外護套上還打印有電纜的特性信息,如標準、類型、出產年份、制作廠、接連計米長度等。
